기본

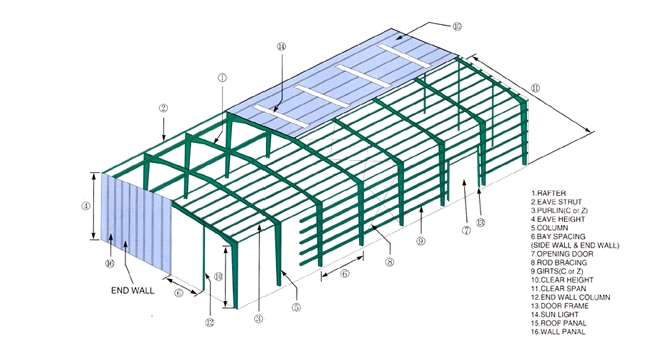

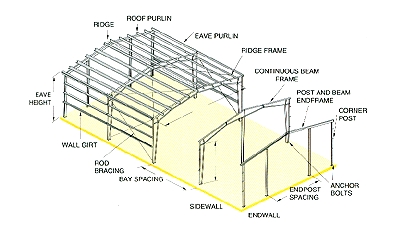

구성도
시스템
사양
•
Primary Structural Support Members
|

|
|
|
|

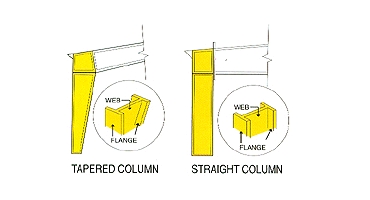

Column
|
|
기둥모양의
선택은 하중조건이나
현장조건에 의해
결정되며 기둥의
크기 및 부재크기는
구조해석에 의해
결정됩니다.
|
|
|
|

|
|

|
|
|
|

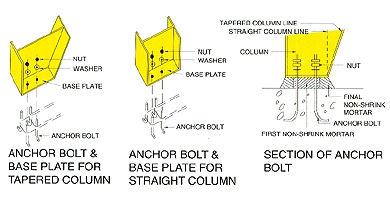

Base
Plate and Anchor
Bolt
|
|
기초판의
크기 및 앵커볼트의
갯수, 크기 및 길이는
하중조건 및
구조해석의 결과에
의해 결정됩니다.
|
|
|
|

|
|

|
|
|
|

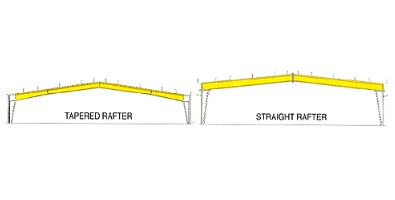

Rafter
|
|
Tapered
Rafter와 Straight
Rafter두 종류가
있으며, 하중조건
및 건물폭에 의해서
결정됩니다.
|
|
|
|

|
|

|
|
|
|

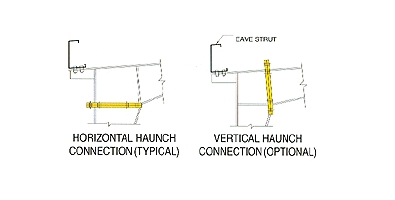

Column
Haunch and Rafter
Connection
|
|
기둥과
Rafter를 연결하는
방법으로 "수평
연결방법"과
"수직 연결방법"중선택할
수 있으며 주로 수평연결방법을
사용합니다.
|
|
|
|

|
|

|
|
|
|

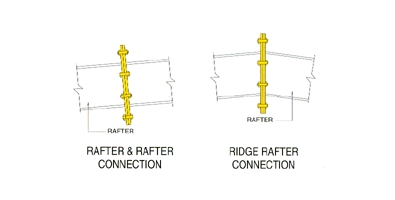

Rafter
Connection
|
|
Rafter끼리의
연결 부위에 사용되는
볼트크기 및 숫자는
구조해석에 의해서
결정됩니다.
|
|
|
|

|
•
Secondary Structural Support Members
|

|
|
|
|

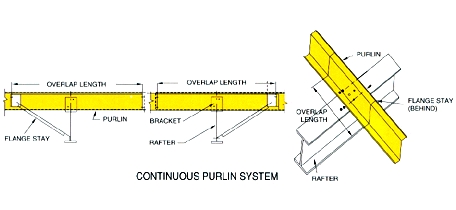

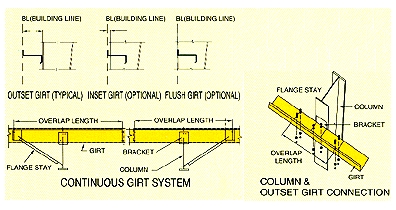

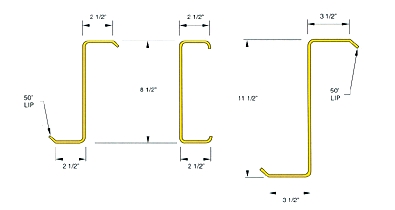

Continuous
Purlin/Girt System
|
|
연속
Purin 및 Girt 시스템의
겹침길이와 부재
크기의 선택은 구조해석에
의해 결정됩니다.
|
|
|
|

|
|

|
|
|
|
Girt
System
|
|
Girt를
기둥에 연결하는
방법으로는 Outset,
Girt, InsetGirt
및 Flush Girt가
있으며, 용도에
따라 선택할 수 있으나
주로 Outset Girt를
많이 사용합니다.
|
|
|
|

|
|

|
|
|
|

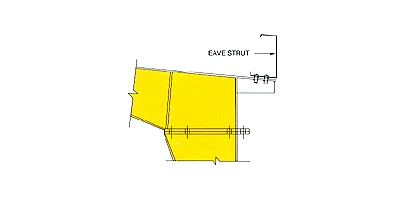

Eave
Strut
|
|
Eave
Strut는 지붕판넬이아
벽체판넬릐 연결부위를
용이하게 할 수 있도록
되어 있습니다.
|
|
|
|

|
|

|
|
|
|
Post
and Beam Endwall
|
|
양쪽
끝 벽체 Beam은 향후
건축물의 증축 여부에
따라 두가지 형태를
설계할 수
있습니다.
Expandable
Endwall Frame 향후
건축물의 증축이
예상될 경우에는
안쪽끝 벽체 Beam
및 Frame을 증축
가능토록 설계할
수 있습니다.
|
|
|
|

|
|

|
|
|
|

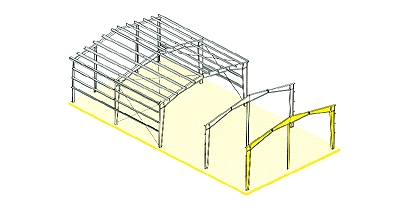

Post
and Beam Endwall
|
|
Standard
Endwall Frame 향후
건축물의 증축이
없을 경우에는 안쪽끝
벽체 Beam 을 경제적으로 설계할
수 있습니다.
|
|
|
|

|
|

|
|
|
|

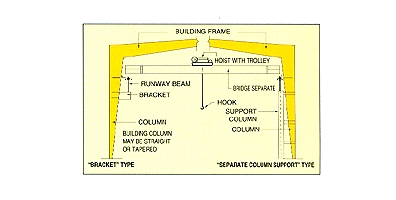

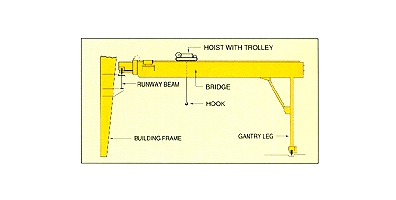

Hoist
Crane
|
|
E호이스트
크레인의지지방법으로는
"Bracket type"과
"별도
기둥을 세우는 방법"이
있습니다.
|
|
|
|

|
|
|
|
|
|
|
