주자재
(ROLL FORMING BEAM)
• 최소 항복강도가 295N/mm2 이상인 용융아연도금 강판을
냉간성형 가공한 경량의 부재이다.② 단면형상은 양쪽에
폭이 65mm플랜지가 달린 220mm, 300mm의 C형태이며,
플랜지 폭은 동일하며 플랜지끝에
ㄷ자로 꺾인 RIB가 달려있다.
• 부재의 두께는 1.6mm, 2.0mm, 2.3mm, 3.0mm의 4가지
종류가 있다.
• 웨브(WEB) 부분에 큰 골파형 2개와 작은 골파형 2개가
대칭으로 형성되어 웨브의 좌굴을 방지해 주며 또한 브라켓과 앵글의
홈이 맞물리도록 볼트를 채우면 견고하게 연결되도록 부재의 구조적 성능을 최대한 발휘할
수 있도록 했다.
• 부재의 재질은 SGH400과 SGH490의 2종류가 있다.
형태
및 단면성능
<

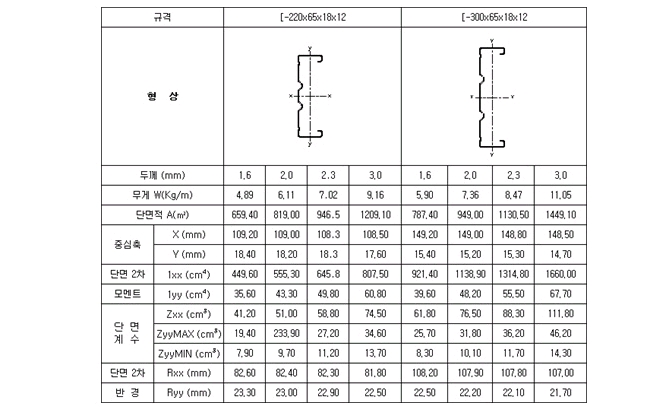

SINGLE
TYPE >

<

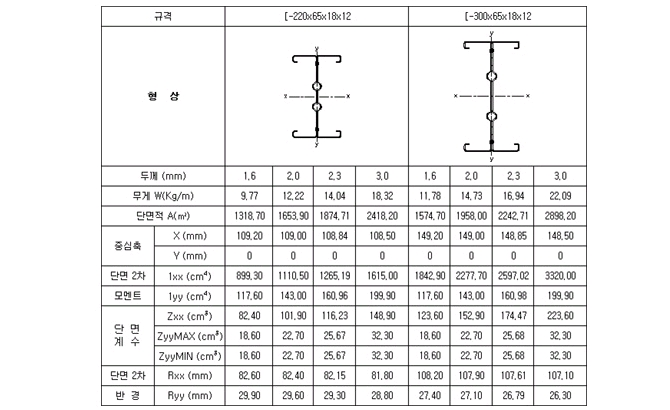

DOUBLE
TYPE >

|
|
|
|
|
|
